    笔者所购AF-500型多用表,其价格不贵,表中所用元件有的需作更换,以使其可靠性更好。
    1． 加装保护二极管

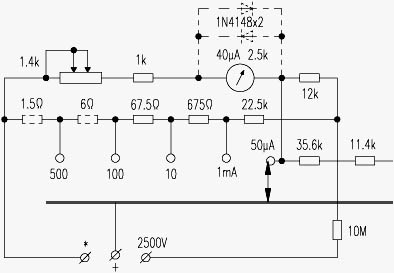

    该表所附电路图中,表头应有两只保护二极管,但实际并未装上,故在使用中表头线圈易被烧坏。加装保护二极管并不难,按附图虚线所示加装即可,二极管可用1N4148型的。
    2． 更换两只电阻
    该表直流500mA挡和100mA挡的分流电阻的阻值分别为1．5Ω和6Ω,这两只电阻均为1/8W的。据计算,其功率偏小,其中1．5Ω电阻承受功耗达0．375W,6Ω电阻承受功耗达0．06W。
    因此,可将1．5Ω电阻用1W的高精度电阻更换;6Ω电阻用1/2W的高精度电阻更换。
    经以上改进后,使用起来更加放心、可靠。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　山东  田连华
