LA1816的应用

文章长度[3807]　加入时间[2006/7/1]　更新时间[2025/10/12 23:42:01]　级别[3]　[评论]　[收藏]

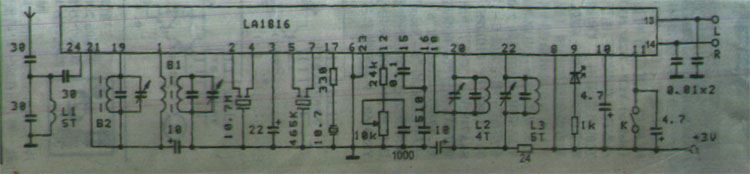

LA1816是目前较新型的单片立体声收音电路,它为24脚双列直插封装和双列扁评封装,其电参数一致。它内含AM/FM朝外差接收功能和立体声解码功能,只需少量的外围元件和外接功放即可收听调频立体声节目。下图是LA1816的原理图

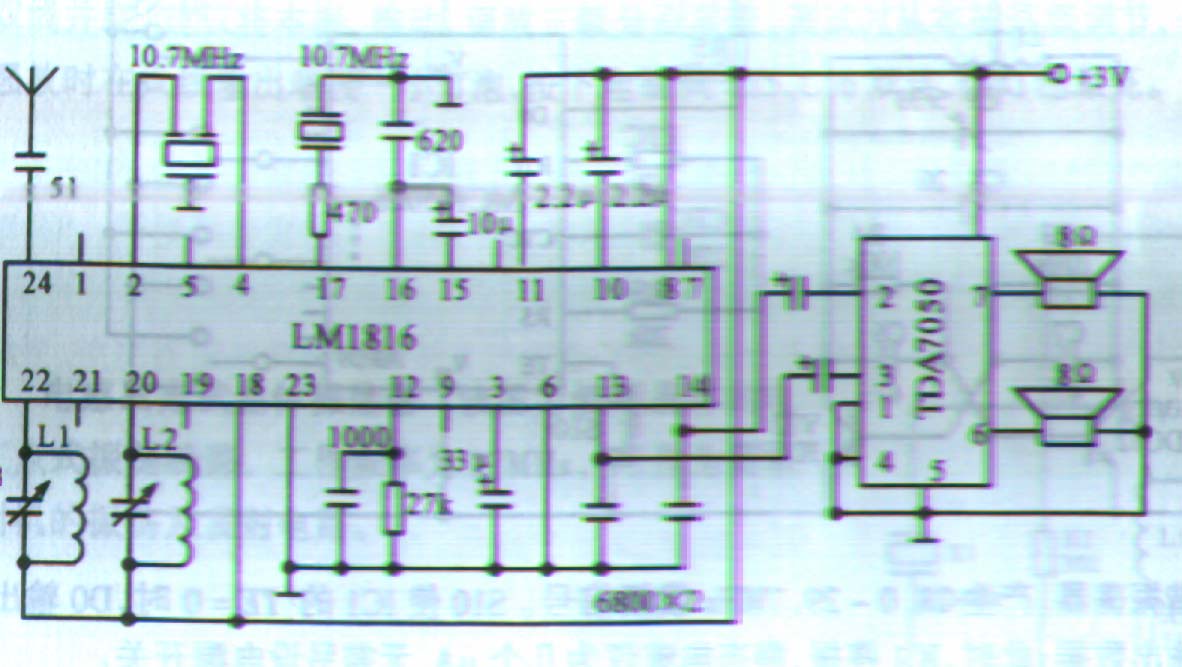

B1是AM磁性天线,B2为AM振荡线圈。L2、L3分别为FM高放和振荡线圈,转换K可AM/FM选听的节目,当收听立体声节目时,第9脚为低电平,LED发光指示,调节12脚可变电阻可使左右声道达到平衡。从天线接收到的电台信号经过IC内的高放变频中放检波立体解码处理后,从13、14脚输出立体声音频信号,外接音频功放即可收听。

本IC的电压为1。8--6V,3V时AM静态电流为3MA,FM为8MA,接收灵敏度分别为AM/1MV/M和FM/20UV/M,由于它的灵敏度和选择性都比较好,所以使用小天线即可正常收听。

引脚	功能	AM电压	FM电压	引脚	功能	AM电压	FM电压
1	AM天线信号输入	1.3	1.3	13	左声道输出	1	1
2	FM混频输出	2.2	1.3	14	右声道输出	1	1
3	AM AGC	0.8	0	15	复合信号输入	0.6	0.6
4	FM-IF输入	1.2	1.2	16	检波输出	0.3	1.2
5	AM混频输出	0.4	0.4	17	FM鉴频回路	2.1	1.6
6	中频接地	0	0	18	高频电路电源	3	3
7	AM-IF输入	1.2	1.2	19	AM本振回路	1.3	1.3
8	中频电路电源	3	3	20	FM本振回路	2.9	2.3
9	FM立体指示	--	--	21	基准电压	1.2	1.2
10	PLL低通滤波	1.8	1.4	22	FM高放输出	2.9	2.3
11	AM/FM转换	2.9	1.5	23	高频接地	0	0
12	VCO调整	0	1.7	24	FM天线输入	0	0.4
