74HC595具有一个8位串行输入并行输出的移位寄存器和一个8位输出锁存器。

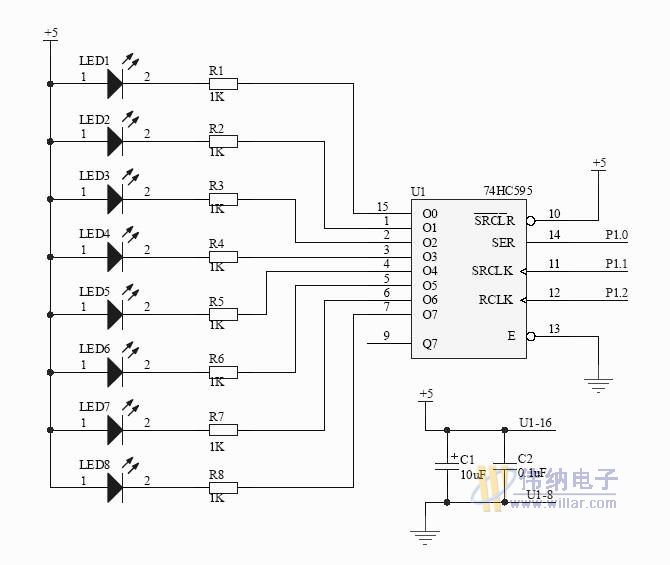

应用电路图:

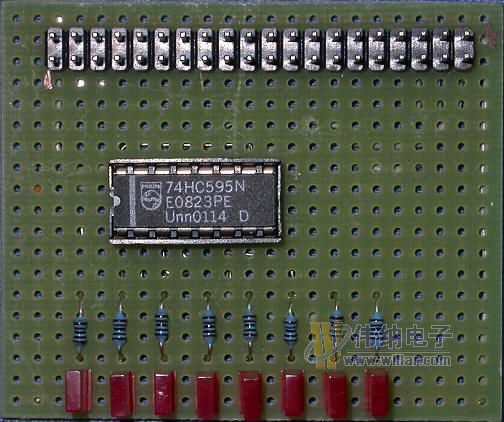

自制实验电路板:
使用一根40线的硬盘连接线将自制电路板与ME300的仿真接口连接即可进行实验。
;================================================
;74HC595 走马灯演示程序
;创作日期:2006/01/02
;创作者: gguoqing
;================================================
SDATA_595 EQU P1.0 ;串行数据输入
SCLK_595 EQU P1.1 ;移位时钟脉冲
RCK_595 EQU P1.2 ;输出锁存器控制脉冲
;================================================
ORG 0000H
LJMP MAIN
ORG 0030H
;================================================
MAIN:
MOV SP,#60H
MOV R0,#0FEH
MAIN1:
CALL OUT_595
CALL DELAY
MOV A,R0
RL A
MOV R0,A
JMP MAIN1
;---------------------------------------------------------------
;输出锁存器输出数据子程序
;---------------------------------------------------------------
OUT_595:
LCALL WR_595
CLR RCK_595
NOP
NOP
SETB RCK_595 ;上升沿将数据送到输出锁存器
NOP
NOP
NOP
CLR RCK_595
RET
;--------------------------------------------------------------
;移位寄存器接收数据子程序
;--------------------------------------------------------------
WR_595:
MOV R4,#08H
MOV A,R0
WR_LOOP:
RLC A
MOV SDATA_595,C
SETB SCLK_595 ;上升沿发生移位
NOP
NOP
CLR SCLK_595
DJNZ R4,WR_LOOP
RET
;--------------------------------------------------------------
;延时子程序
;--------------------------------------------------------------
DELAY:
MOV R5,#03H
DEL0:
MOV R6,#0FFH
DEL1:
MOV R7,#0FFH
DJNZ R7,$
DJNZ R6,DEL1
DJNZ R5,DEL0
RET
;---------------------------------------------------------------
END
