1． 实验任务

用AT89S51单片机产生“嘀、嘀、…”报警声从P1.0端口输出，产生频率为1KHz，根据上面图可知：1KHZ方波从P1.0输出0.2秒，接着0.2秒从P1.0输出电平信号，如此循环下去，就形成我们所需的报警声了。

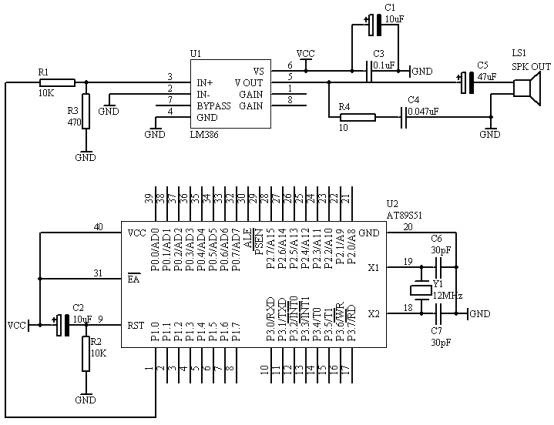

2． 电路原理图

图4.18.1

3． 系统板硬件连线

（1．把“单片机系统”区域中的P1.0端口用导线连接到“音频放大模块”区域中的SPK IN端口上，

（2．在“音频放大模块”区域中的SPK OUT端口上接上一个8欧或者是16欧的喇叭；

4． 程序设计方法

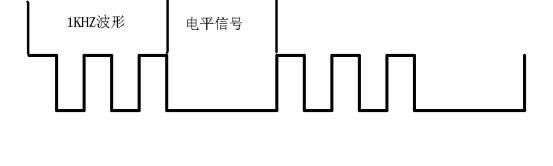

（1．生活中我们常常到各种各样的报警声，例如“嘀、嘀、…”就是常见的一种声音报警声，但对于这种报警声，嘀0.2秒钟，然后断0.2秒钟，如此循环下去，假设嘀声的频率为1KHz，则报警声时序图如下图所示：

上述波形信号如何用单片机来产生呢？

（2．由于要产生上面的信号，我们把上面的信号分成两部分，一部分为1KHZ方波，占用时间为0.2秒；另一部分为电平，也是占用0.2秒；因此，我们利用单片机的定时/计数器T0作为定时，可以定时0.2秒；同时，也要用单片机产生1KHZ的方波，对于1KHZ的方波信号周期为1ms，高电平占用0.5ms，低电平占用0.5ms，因此也采用定时器T0来完成0.5ms的定时；最后，可以选定定时/计数器T0的定时时间为0.5ms，而要定时0.2秒则是0.5ms的400倍，也就是说以0.5ms定时400次就达到0.2秒的定时时间了。

5． 程序框图

主程序框图

开　始

T02S=0，T05MS=0，FLAG=0

T0初始化

T0启动定时并开中断

等待中断

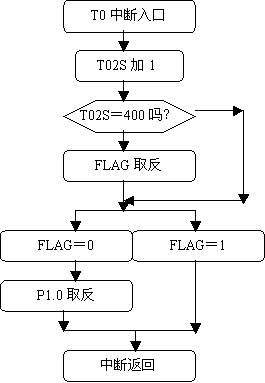

中断服务程序框图

T0中断入口

T02S加1

T02S＝400吗？

FLAG取反

FLAG＝0

FLAG＝1

P1.0取反

中断返回

图4.18.2

6． 汇编源程序

T02SA EQU 30H

T02SB EQU 31H

FLAG BIT 00H

ORG 00H

LJMP START

ORG 0BH

LJMP INT_T0

START: MOV T02SA,#00H

MOV T02SB,#00H

CLR FLAG

MOV TMOD,#01H

MOV TH0,#(65536-500) / 256

MOV TL0,#(65536-500) MOD 256

SETB TR0

SETB ET0

SETB EA

SJMP $

INT_T0:

MOV TH0,#(65536-500) / 256

MOV TL0,#(65536-500) MOD 256

INC T02SA

MOV A,T02SA

CJNE A,#100,NEXT

INC T02SB

MOV A,T02SB

CJNE A,#04H,NEXT

MOV T02SA,#00H

MOV T02SB,#00H

CPL FLAG

NEXT: JB FLAG,DONE

CPL P1.0

DONE: RETI

END

7． C语言源程序

#include <AT89X51.H>

unsigned int t02s;

unsigned char t05ms;

bit flag;

void main(void)

{

TMOD=0x01;

TH0=(65536-500)/256;

TL0=(65536-500)%256;

TR0=1;

ET0=1;

EA=1;

while(1);

}

void t0(void) interrupt 1 using 0

{

TH0=(65536-500)/256;

TL0=(65536-500)%256;

t02s++;

if(t02s==400)

{

t02s=0;

flag=~flag;

}

if(flag==0)

{

P1_0=~P1_0;

}
